    Q 建入れ直し治具(じぐ)とは?

    A 柱のエレクションピースに付けて、ボルトを回すことで目違いや垂直を調整する器具です

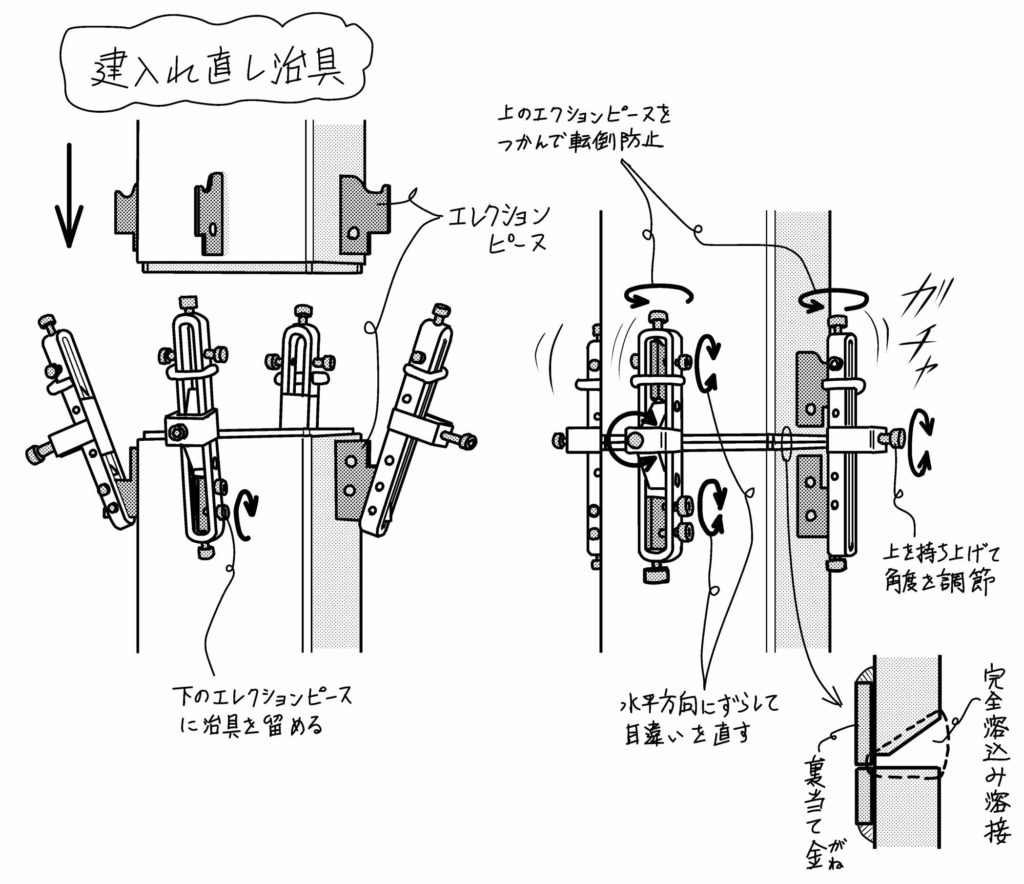

    エレクションピースをスプライスプレートではさんで高力ボルトで締めるのが従来のやり方ですが、目違いや垂直の調整に手間がかかりました。建入れ直し治具は、上の柱を固定すると同時にボルトで位置や角度を調整できるようにした製品です。下の柱に開いた状態で治具を付けておき、上の柱を下ろしてから転倒防止ボルトを締め、次に目違いや垂直をボルトを回すことで直します。柱を立て、梁を架けて最終調整後に完全溶込み溶接を行います。治具とは英語のjigの当て字で、加工、組立ての際に固定して位置決めするための器具のことです。
